本发明涉及LED显示技术领域，尤其涉及一种LED显示屏播放系统。

背景技术

当今社会，新媒体发展相当迅速，城市的大型商场超市都有LED超大显示屏播放系统，播放着各种花样繁复的广告信息，这种媒体形式克服了平面广告过于静态的弱表现形式，也克服了LCD播放尺寸过小的问题，是技术进步和社会需求催生的一种媒体形态；

LED显示屏是使用发光二极管(LED)作为像素元件的显示装置，LED显示屏采用多个LED组成的阵列，可以用于显示文字、图像和视频信息，LED显示屏具有以下方面的优越性：高灰度、宽可视角度、丰富的色彩以及可定制的LED屏幕形状，因此，LED显示屏被广泛应用于工业、交通、商业广告、信息发布、体育比赛等各个领域；

而现有的室外LED显示屏在使用过程中，需要能够经受长期的日晒雨淋，而LED显示屏开启后，自身也能够产生热量，同时，为保证雨雪天不进水，使得LED显示屏需要密封安装，因而在日晒下工作的LED显示屏热量不易散发，热量极高，容易产生死灯的情况，大型的LED显示屏会通过在LED显示屏内安装空调等降温设备，从而对LED显示屏进行保护，而部分中型LED显示屏安装降温设备会大量增加成本，从而使得中型LED显示屏不易降温，使用寿命降低。

发明内容

基于现有的LED显示屏不易降温、使用寿命低的技术问题，本发明提出了一种LED显示屏播放系统。

本发明提出的一种LED显示屏播放系统，包括网络服务模块，所述网络服务模块电性连接有通风控制模块，所述网络服务模块电性连接有播放控制模块，所述网络服务模块的电性连接有数据接收模块，所述数据接收模块电性连接有温度监测模块，所述数据接收模块电性连接有湿度监测模块，所述数据接收模块电性连接有LED矩阵控制模块，所述LED矩阵控制模块电性连接有LED显示模块组，所述温度监测模块和湿度监测模块均电性连接有通风装置，所述通风装置包括防水箱。

优选地，所述LED显示模块组的表面安装有固定机架，所述固定机架的两侧壁均开设有滑槽，所述滑槽的内部连通固定机架的内部，所述滑槽的下端密封安装有防水箱，所述防水箱的内底壁固定连接有电动推杆，所述电动推杆的上端延伸出防水箱的上端。

优选地，所述电动推杆的伸缩端末端固定连接有连接块，所述连接块的侧壁固定连接有挡板，所述挡板的侧壁与滑槽的上端表面适配并对齐，所述滑槽的上端内侧壁边缘固定连接有密封垫，所述密封垫的下端固定连接有防水箱的上表面边缘，所述密封垫的相对侧间均固定连接有防尘网，所述挡板的内侧壁滑动连接有密封垫的外侧壁。

优选地，所述挡板的外侧壁边缘固定连接有吸水条，所述吸水条的下表面滑动连接有吸水板，所述吸水板的表面与滑槽的下端滑动连接并适配，所述吸水板的内侧壁滑动连接有防水箱的侧壁。

优选地，所述吸水板的上表面固定连接有金属网，所述金属网的上表面固定连接有复位弹簧的下端，所述复位弹簧的上端固定连接于挡板的下端，所述金属网的下端固定连接有钢丝绳，所述吸水板的表面滑动插接有钢丝绳，所述固定机架的两侧壁下端均开设有挤压槽，所述挤压槽位于滑槽的下端并互相连通。

优选地，所述挤压槽的表面固定连接有挤压板，所述挤压板的侧壁表面开设有贯穿挤压板的出水孔，所述固定机架的下端表面开设有转动槽，所述转动槽的内部连通挤压槽的内部，所述转动槽的前端表面安装有密封盖。

优选地，所述转动槽的内侧壁固定连接有密封轴承的外侧壁，所述密封轴承的内侧壁固定插接有转动轴，所述转动轴的轴线与挤压板的轴线均在同一水平面上，所述转动轴的表面固定连接有钢丝绳的下端，所述防水箱的内底壁固定连接有电机。

优选地，所述电机的输出轴表面和转动轴的表面均固定套接有皮带轮，所述皮带轮位于密封轴承的前端，两个所述皮带轮的表面均转动连接有同一传动带，所述固定机架的表面内部开设有皮带槽，所述皮带槽的两端分别连通防水箱的内部和转动槽的内部，所述皮带槽的内部滑动插接有传动带，两个所述皮带轮均位于皮带槽内。

优选地，所述固定机架的上表面开设有导流槽，所述导流槽的表面固定电机有增高块，所述固定机架的内部和增高块的上表面均固定连接湿度传感器，所述湿度传感器与湿度监测模块电性连接，所述固定机架的内部和固定机架的表面均固定连接有温度传感器，所述温度传感器与温度监测模块电性连接。

优选的，步骤一，将LED显示模块间拼接并安装于固定机架内，将防水箱安装于滑槽的下端并使得滑槽的下端密封，将LED显示模块组的与LED矩阵控制模块电信号连接，将通风装置内的电机、电动推杆、温度传感器和湿度传感器均与温度监测模块和湿度监测模块通过电信号连接，工作时，温度监测模块、湿度监测模块和LED矩阵控制模块的监测到的数据通过数据接收模块上传至网络服务模块，通风控制模块和播放控制模块通过观察网络服务模块接收的数据对通风装置和LED矩阵控制模块进行控制；

步骤二，当雨天时，雨水落向固定机架的表面，并通过顶部的导流槽流向两侧，雨水流经固定机架的侧壁上端时，被挡板阻挡，挡板缝隙的雨水被吸水条吸收，吸水条吸水过多时，雨水被密封垫阻挡并流向吸水板，吸水板吸收滑槽表面的雨水，过多的雨水在重力的作用下通过滑槽下端挤压槽流出，观察湿度监测模块数据与时长，通过通风控制模块控制电机单独开启，电机通过传动带与皮带轮带动转动轴在挤压槽内转动，转动轴通过带动表面固定连接的钢丝绳收束，使得吸水板在钢丝绳的带动下被金属网向下挤压，金属网表面的弹簧发生拉伸，吸水板在金属网和挤压板的挤压下向挤压槽内收缩，并将吸水板内的雨水挤出通过出水孔及挤压槽的底部流出，控制电机反向旋转使得转动轴将钢丝绳松开，吸水板在弹簧的复位作用下重新覆盖防水箱的侧壁；

步骤三，当固定机架的外部湿度传感器的湿度低于内部湿度传感器时，以及当固定机架的内部温度传感器监测到温度高且外部未降雨时，通过通风控制控制模块控制电机与电动推杆开启，先行开启电机，电机通过带动转动轴旋转，使得转动轴通过钢丝绳带动吸水板向下挤压，电动推杆开启后通过连接块带动挡板向滑槽的下端平移，吸水板在挤压槽内被挤压并被上端的挡板进行进一步挤压，使得吸水板内残留的雨水排出，挡板下移后，停止电机，吸水板的挡板的限位下保持固定，防尘网暴露在外，自然风通过滑槽上端进入固定机架内部，并从固定机架另一侧表面的滑槽流出，自然风经过固定机架内部时，加速固定机架内水汽的蒸发与流失，同时促进了固定机架内部结构与外界空气的热传递，使得热能加速流失；

步骤四，当固定机架内部温度传感器监测温度过高时且外部存在降雨时，温度传感器和湿度传感器将数据信号通过温度监测模块和湿度监测模块传递向网络服务模块，通过通风控制模块控制通风装置，保持固定机架表面闭合，防止雨水进入，通过播放控制模块控制LED矩阵控制模块控制部分LED显示模块关闭或关闭LED显示模块组，防止过热。

本发明中的有益效果为：

1、通过设置在固定机架的两侧壁均设置可连通固定机架内部的滑槽，通过在滑槽的表面安装能够移动的挡板和固定安装的防水箱进行遮挡，并通吸水条和密封垫对挡板表面的缝隙进行吸水处理，使得保持固定机架内部的密封，同时利用对监测数据进行分析，通过通风控制模块运行，使得挡板移开，对固定机架内部进行通风处理，从而使得具有便于控制LED显示屏播放系统进行通风的特点。

2、通过设置在固定机架的表面安装通风装置，利用在固定机架的内部和外部均安装头温度传感器和湿度传感器，通过观测温度监测模块和湿度监测模块的数据，通过通风控制模块和播放控制模块分别控制通风装置和LED矩阵控制模块，利用通风装置对固定机架内部进行降温、除湿的同时，通过播放控制模块控制LED显示模块组的开启和关闭，从而具有对LED显示屏播放系统进行保护的特点。

附图说明

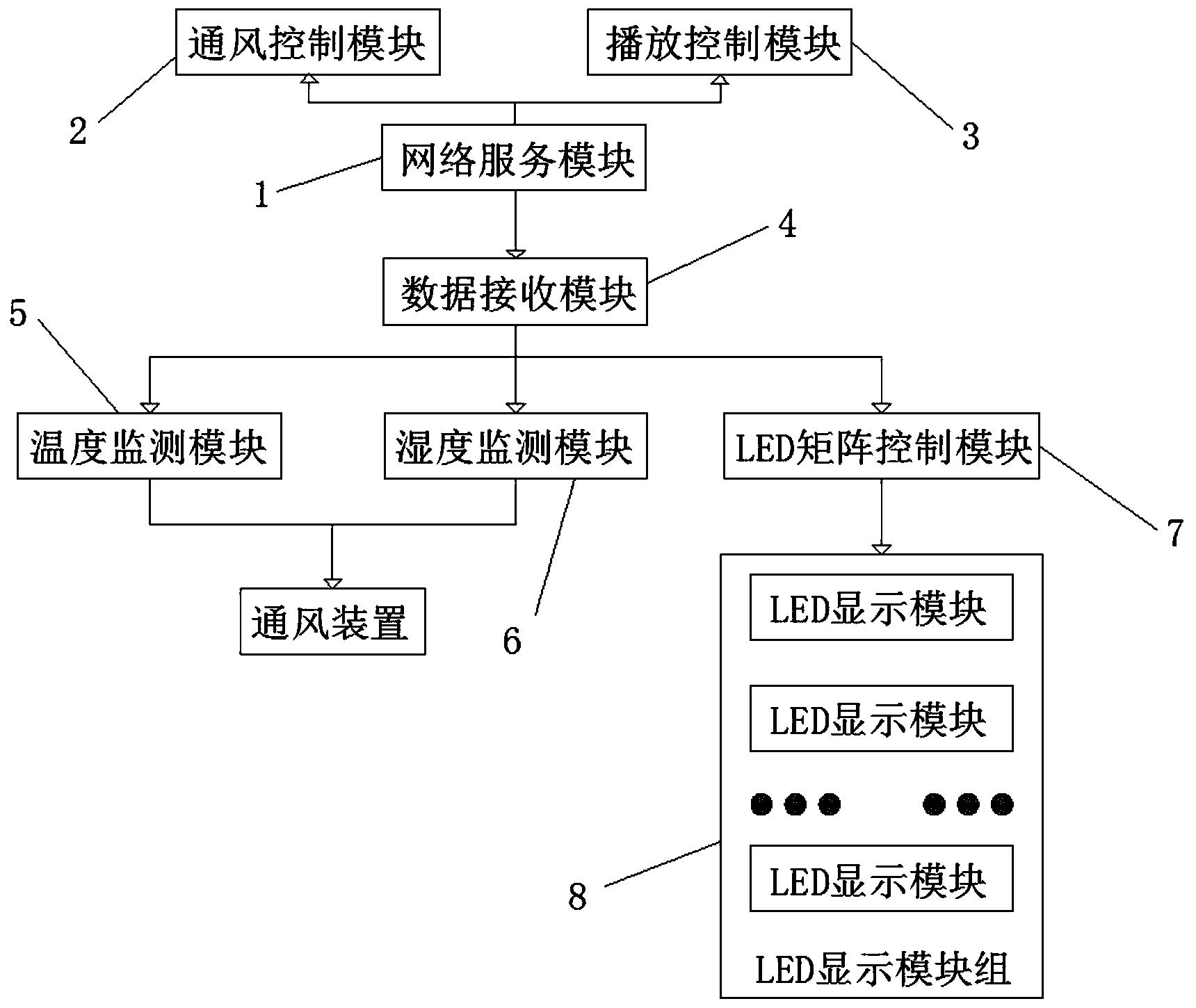

图1为本发明提出的一种LED显示屏播放系统的示意图；

图2为本发明提出的一种LED显示屏播放系统的通风装置结构正视图；

图3为本发明提出的一种LED显示屏播放系统的A区结构放大图；

图4为本发明提出的一种LED显示屏播放系统的固定架结构右视图；

图5为本发明提出的一种LED显示屏播放系统的挡板及其表面结构剖视图；

图6为本发明提出的一种LED显示屏播放系统的防水箱结构剖视图；

图7为本发明提出的一种LED显示屏播放系统的固定架结构右下端剖视图。

图中：1、网络服务模块；2、通风控制模块；3、播放控制模块；4、数据接收模块；5、温度监测模块；6、湿度监测模块；7、LED矩阵控制模块；8、LED显示模块组；9、防水箱；10、固定机架；11、滑槽；12、电动推杆；13、连接块；14、挡板；15、密封垫；16、防尘网；17、吸水条；18、吸水板；19、金属网；20、复位弹簧；21、钢丝绳；22、挤压槽；23、挤压板；24、出水孔；25、转动槽；26、密封盖；27、密封轴承；28、转动轴；29、电机；30、皮带轮；31、传动带；32、皮带槽；33、导流槽；34、增高块；35、湿度传感器；36、温度传感器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-7，一种LED显示屏播放系统，包括网络服务模块1，网络服务模块1电性连接有通风控制模块2，网络服务模块1电性连接有播放控制模块3，网络服务模块1的电性连接有数据接收模块4，数据接收模块4电性连接有温度监测模块5，数据接收模块4电性连接有湿度监测模块6，数据接收模块4电性连接有LED矩阵控制模块7，LED矩阵控制模块7电性连接有LED显示模块组8，温度监测模块5和湿度监测模块6均电性连接有通风装置，通风装置包括防水箱9；

进一步地，LED显示模块组8的表面安装有固定机架10，固定机架10的两侧壁均开设有滑槽11，滑槽11的内部连通固定机架10的内部，滑槽11的下端密封安装有防水箱9，防水箱9的内底壁固定连接有电动推杆12，电动推杆12的上端延伸出防水箱9的上端；

进一步地，电动推杆12的伸缩端末端固定连接有连接块13，连接块13的侧壁固定连接有挡板14，挡板14的侧壁与滑槽11的上端表面适配并对齐，滑槽11的上端内侧壁边缘固定连接有密封垫15，密封垫15的下端固定连接有防水箱9的上表面边缘，密封垫15的相对侧间均固定连接有防尘网16，挡板14的内侧壁滑动连接有密封垫15的外侧壁；

进一步地，挡板14的外侧壁边缘固定连接有吸水条17，吸水条17的下表面滑动连接有吸水板18，吸水板18的表面与滑槽11的下端滑动连接并适配，吸水板18的内侧壁滑动连接有防水箱9的侧壁；

进一步地，吸水板18的上表面固定连接有金属网19，金属网19的上表面固定连接有复位弹簧20的下端，复位弹簧20的上端固定连接于挡板14的下端，金属网19的下端固定连接有钢丝绳21，吸水板18的表面滑动插接有钢丝绳21，固定机架10的两侧壁下端均开设有挤压槽22，挤压槽22位于滑槽11的下端并互相连通；

进一步地，挤压槽22的表面固定连接有挤压板23，挤压板23的侧壁表面开设有贯穿挤压板23的出水孔24，固定机架10的下端表面开设有转动槽25，转动槽25的内部连通挤压槽22的内部，转动槽25的前端表面安装有密封盖26；

进一步地，转动槽25的内侧壁固定连接有密封轴承27的外侧壁，密封轴承27的内侧壁固定插接有转动轴28，转动轴28的轴线与挤压板23的轴线均在同一水平面上，转动轴28的表面固定连接有钢丝绳21的下端，防水箱9的内底壁固定连接有电机29；

进一步地，电机29的输出轴表面和转动轴28的表面均固定套接有皮带轮30，皮带轮30位于密封轴承27的前端，两个皮带轮30的表面均转动连接有同一传动带31，固定机架10的表面内部开设有皮带槽32，皮带槽32的两端分别连通防水箱9的内部和转动槽25的内部，皮带槽32的内部滑动插接有传动带31，两个皮带轮30均位于皮带槽32内；

进一步地，固定机架10的上表面开设有导流槽33，导流槽33的表面固定电机29有增高块34，固定机架10的内部和增高块34的上表面均固定连接湿度传感器35，湿度传感器35与湿度监测模块6电性连接，固定机架10的内部和固定机架10的表面均固定连接有温度传感器36，温度传感器36与温度监测模块5电性连接；

进一步地，步骤一，将LED显示模块间拼接并安装于固定机架10内，将防水箱9安装于滑槽11的下端并使得滑槽11的下端密封，将LED显示模块组8的与LED矩阵控制模块7电信号连接，将通风装置内的电机29、电动推杆12、温度传感器36和湿度传感器35均与温度监测模块5和湿度监测模块6通过电信号连接，工作时，温度监测模块5、湿度监测模块6和LED矩阵控制模块7的监测到的数据通过数据接收模块4上传至网络服务模块1，通风控制模块2和播放控制模块3通过观察网络服务模块1接收的数据对通风装置和LED矩阵控制模块7进行控制；

步骤二，当雨天时，雨水落向固定机架10的表面，并通过顶部的导流槽33流向两侧，雨水流经固定机架10的侧壁上端时，被挡板14阻挡，挡板14缝隙的雨水被吸水条17吸收，吸水条17吸水过多时，雨水被密封垫15阻挡并流向吸水板18，吸水板18吸收滑槽11表面的雨水，过多的雨水在重力的作用下通过滑槽11下端挤压槽22流出，观察湿度监测模块6数据与时长，通过通风控制模块2控制电机29单独开启，电机29通过传动带31与皮带轮30带动转动轴28在挤压槽22内转动，转动轴28通过带动表面固定连接的钢丝绳21收束，使得吸水板18在钢丝绳21的带动下被金属网19向下挤压，金属网19表面的弹簧发生拉伸，吸水板18在金属网19和挤压板23的挤压下向挤压槽22内收缩，并将吸水板18内的雨水挤出通过出水孔24及挤压槽22的底部流出，控制电机29反向旋转使得转动轴28将钢丝绳21松开，吸水板18在弹簧的复位作用下重新覆盖防水箱9的侧壁；

步骤三，当固定机架10的外部湿度传感器35的湿度低于内部湿度传感器35时，以及当固定机架10的内部温度传感器36监测到温度高且外部未降雨时，通过通风控制控制模块控制电机29与电动推杆12开启，先行开启电机29，电机29通过带动转动轴28旋转，使得转动轴28通过钢丝绳21带动吸水板18向下挤压，电动推杆12开启后通过连接块13带动挡板14向滑槽11的下端平移，吸水板18在挤压槽22内被挤压并被上端的挡板14进行进一步挤压，使得吸水板18内残留的雨水排出，挡板14下移后，停止电机29，吸水板18的挡板14的限位下保持固定，防尘网16暴露在外，自然风通过滑槽11上端进入固定机架10内部，并从固定机架10另一侧表面的滑槽11流出，自然风经过固定机架10内部时，加速固定机架10内水汽的蒸发与流失，同时促进了固定机架10内部结构与外界空气的热传递，使得热能加速流失；

步骤四，当固定机架10内部温度传感器36监测温度过高时且外部存在降雨时，温度传感器36和湿度传感器35将数据信号通过温度监测模块5和湿度监测模块6传递向网络服务模块1，通过通风控制模块2控制通风装置，保持固定机架10表面闭合，防止雨水进入，通过播放控制模块3控制LED矩阵控制模块7控制部分LED显示模块关闭或关闭LED显示模块组8，防止过热。

通过设置在固定机架10的两侧壁均设置可连通固定机架10内部的滑槽11，通过在滑槽11的表面安装能够移动的挡板14和固定安装的防水箱9进行遮挡，并通吸水条17和密封垫15对挡板14表面的缝隙进行吸水处理，使得保持固定机架10内部的密封，同时利用对监测数据进行分析，通过通风控制模块2运行，使得挡板14移开，对固定机架10内部进行通风处理，从而使得具有便于控制LED显示屏播放系统进行通风的特点。

通过设置在固定机架10的表面安装通风装置，利用在固定机架10的内部和外部均安装头温度传感器36和湿度传感器35，通过观测温度监测模块5和湿度监测模块6的数据，通过通风控制模块2和播放控制模块3分别控制通风装置和LED矩阵控制模块7，利用通风装置对固定机架10内部进行降温、除湿的同时，通过播放控制模块3控制LED显示模块组8的开启和关闭，从而具有对LED显示屏播放系统进行保护的特点。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
